國外卡車氣制動系統早期基本上采 用銅管或鋼管 。管接頭主要有焊 接式 、擴口式和卡套式三種形式。 卡套式管接頭由于結構簡單、 工藝性好、 密封性能可靠、使用方便、反復裝拆性能好等優點, 逐漸發展成為卡車制動系統管接頭主流的結構形式 。

1 卡套式管接頭

卡套式管接頭由接頭體 、卡套和螺母 三個零件組成 。其中起主要密封作用的 是卡套, 它是依靠螺母擰緊后卡套與接 頭體環形錐面緊緊接觸形成的密封帶來 實現密封的( 結構原理見圖 1) 。

卡套式管接頭的耐壓密封性能除與零件的材料 、 制造精度 、 熱處理等有關外, 裝配質量極為重要 。實踐證明, 盡管零件制造質量合格, 但如果裝配不當, 也不能獲得良好的密封效果。為了適應大批量生產的需要, 一般都采用專用設備進行機械預裝 。 即在管子與接頭安裝之前, 預先將卡套壓裝在管子上 。在實際應用過程中, 鋼管的氣壓泄漏成為長期困擾卡車制造商的一個較頭疼的問題 。經過分析, 問題主要出在鋼管彎制和裝配方面 。

       zui初采用手工彎管工藝, 彎制角度 、 尺寸誤差較大, 不能完全滿足設計要求, 易產生累計制造公差 ;后來市場上出現 了數控彎管機, 彎制工藝水平得到了很 大提高 。但鋼管在裝配時由于是手工操 作, 連接時經常出現管接頭與管路不同 心 、相互連接的管路不同心 、聯管螺母和 連接管接頭不同心等逐如此類的問題, 導致制動系統密封性能很差 。 另外, 鋼管的抗震性差 。車輛行駛時, 產生的震動往往使管接頭松動, 從而使 管路漏氣 。

2 插入式管接頭的應用

2.1 應用背景

隨著汽車技術的進步, 尼龍管在歐洲 等地逐漸興起 。尼龍管( PA11/PA12) 重量 輕, 成本低, 耐腐蝕, 耐壓密封性好, 無振 動噪音, 抗震動, 使用壽命長, 尺寸等物 理性能非常穩定, 能在 -40 ℃～ 120 ℃溫 度范圍內保持柔性 、正常工作 。實際應用 過程中管路連接點少, 安裝方便, 適合大 批量生產 。良好的柔軟性使管子安裝前 無需特別成型, 對空間尺寸適應性好 。其 低成本及良好的綜合性能是鋼管 、 橡膠 管無法比擬的 。而且, 其內表面象鏡面一 樣光滑, 能防止管路內壁結垢淤積, 保持氣流通暢 。因此, 目前世界上絕大多數卡 車制造商都在大量使用尼龍管 。VOLVO 、 MAN 等卡車車型上基本看不到鋼管的影 子 ( 見圖 2) , 即使是空壓機的出氣管, 有 些也換成了不銹鋼軟管 。

2.2 插入式管接頭的興起

       尼龍管發展初期采用的是卡套式管接頭 。隨著安全要求的逐步提高, 卡車制 動管路越來越復雜, 而汽車車架縱梁內 側 、 駕駛室前圍等空間狹小處電氣線束 、 制動管束等往往擠在一起 。 在汽車總裝 配線上安裝時卡套式管接頭由于需要手 工擰緊, 耗費工時較多 。在歐洲, 人員成 本占其制造成本的比重很大, 為了節省人 力, 降低整車裝配成本, 人們發明了插入 式管接頭 。對于 OEM制造商來說, 使用插入式管接頭比原來可以節省 80 %的勞動 力成本 。實際應用中, 人們逐步認識到其良好的密封性能和裝配適應性 。因此, 插 入式管接頭已經逐漸取代了原來的卡套式管接頭而成為目前歐洲、美國 、日本等 主流卡車的標準配置 。 插入式管接頭有多種形式, 但其原理基本相同, 都是依靠精密加工的接頭、 O 形圈 、尼龍管組成一個密封整體 。擰入閥 體的部分都預涂了干式密封膠 。操作者無須使用任何工具, 用手將尼龍管直接插 入接頭中即可( 有的是將管子預先壓裝在 接頭上, 再插入與之配合的接頭內) 。它能允許管子 、接頭可以旋轉運動, 以消除 裝配或車輛運動過程中管束扭轉而損壞 管子的現象 。其結構形式可以保證密封 性能, 裝配后不需要進行氣密性檢查, 從 而節省了工時 。

 2.3 插入式管接頭的優點

       插入式管接頭有許多優點 。

 2.3 .1 設計先進, 密封性能可靠

      卡套式管接頭是靠金屬楔面靜態密 封, 如果管子和螺母之間的擰緊力矩不 夠, 就會產生泄漏 ?；蛘咂囘\(yùn)行中的震 動導致聯管螺母松動也會產生泄漏 。而 插入式管接頭采用了動態和靜態密封技 術, 其性能已經通過 SAE 標準嚴格的測 試, 即使在 -40 ℃情況下仍然保持較好的 密封性能 。因此, 管路總裝完成后不需要 進行氣密性檢查 。

 2.3 .2 材質多樣, 滿足不同用戶需要

       與普通的卡套式管接頭相比, 插入式 管接頭的主體材料有黃銅 、 不銹鋼或工 程塑料等多種, O 型密封圈的材料多為丁 納橡膠 、腈橡膠等 。有些結構的滑動件使 用黃銅 、不銹鋼或聚丙烯等 。如果使用工 程塑料作為接頭主體, 在一般卡車上可 以減輕重量約 10kg。材質的不同, 帶來價 格和重量的差異也較大, 從而為用戶提 供更多的選擇 。

 2.3 .3 裝配快捷, 自鎖性能可靠 有些不需要工具, 用手將管子插到接 頭底端, 安裝就完成了 ;有些雖需要預 裝, 但在總成裝配時也不需要扳手等擰 緊工具, 對于安裝空間要求很低, 非常狹 小的空間內即可滿足要求 。這種接頭允 許管子做 360 度旋轉, 方便裝配, 避免管 束間的干涉 。同時還可以消除由于管子 在震動過程中產生的應力, 延長管子的 使用壽命 。 另外, 大多數管接頭都在螺紋部分預 涂了干式密封劑, 節省了安裝涂膠時間, 而且密封性能優良 。

 2.4 插入式管接頭的分類 根據管子能否無損拆卸, 插入式管接 頭可分成兩類 :可拆卸式和非拆卸式 。

 2.4 .1 可拆卸式 如 NORGREN、 SMC 等公司生產的系 列產品( 結構見圖 3) 。

它的特點是結構簡 單 、安裝方便, 不需要工具 , 用手即可裝 、 拆管子 ( 少數需要工具解除管子鎖圈) 。 接頭符合 FMVSS 、SAE 標準, 美國和日本 的車型選用較多 。這種接頭對尼龍管要 求較低 。首先將管子切割整齊, 再用手直接將管子插到接頭底部即可完成密封和 鎖緊 ;需要拆卸時, 用手向接頭方向壓下 鎖緊環, 管子就能很輕松地拔出來 。全車 管路可以在兩分鐘內完成拆裝, 非常方 便 。而且管子能進行反復裝拆, 并不影響 密封性能 。

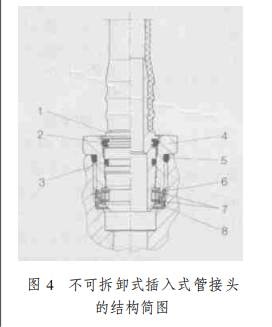

2.4 .2 非拆卸式 如 VOSS 、 RAUFOSS 等公司的系列產 品 , 具體結構見圖 4 。

這種接頭通常分兩 部分 :一部分有支撐套插入管子中, 露出 端有一個或兩個 O 型密封圈并在頭部設 計有凹槽, 另一部分帶有鎖環擰入閥體 螺紋孔內或連接板處 。采用這種接頭的 管子需要專用工具進行預裝, 完成后在 整車裝配線上工人只需將接頭插入帶鎖 環的另一半中即可完成管路組裝, 大大 縮短了裝配時間 。這種接頭的結構較復 雜, 制造成本高, 但由于從設計上采取了 多種防止泄漏的措施, 因此密封可靠性 好 。廣泛適用于按 SAE 、DIN標準生產的 尼龍管 。歐洲一些卡車公司如 VOLVO 、MAN 等選用了這種結構的管接頭 。

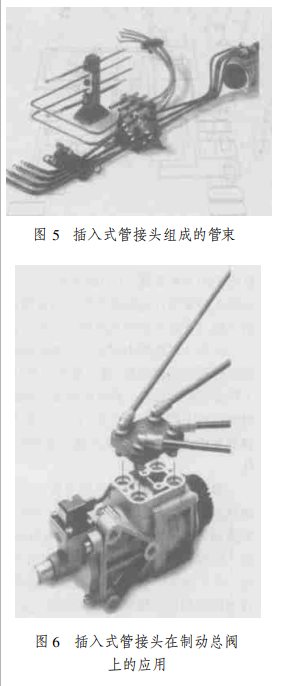

3 插入式管接頭的應用前景 插入式管接頭從誕生至今, 歷經幾次 更新?lián)Q代, 產品日趨成熟, 國外重型卡車 上已經普遍采用了這種先進技術 。實踐 表明, 應用插入式管接頭可以節省裝配工 時 , 提高勞動效率, 同時也能改善制動管 路系統的密封性能。與卡套式管接頭相 比, 插入式管接頭的價格較高, 對于低成 本的國產卡車來說, 這無疑是它在推廣應 用上存在的zui大障礙。但隨著我們國家 經濟的快速發展, 汽車技術的不斷進步, 卡車制動管路系統采用插入式管接頭的 時間也許并不遙遠 。
